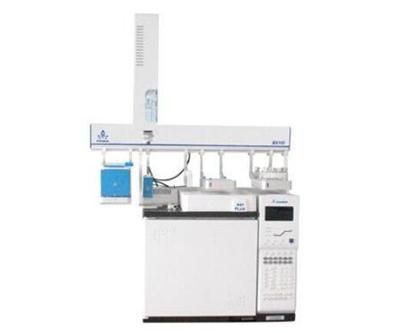

在線氣相色譜儀是一種色譜分離分析的設備，隨著社會的發展，該設備在環境保護和生物化學等方面有著不小的作用，可以起到污染物的分析研究和臨床試驗研究等的作用。那么了解過該設備的系統架構嗎？就先讓小編今天給您簡單介紹一下其基本的系統組成吧。
一、氣路系統
氣路系統包括氣源、氣體凈化器、氣體流速控制和測量器。氣體從載氣瓶經減壓閥、流量控制器和壓力調節閥，然后通過色譜柱，由檢測器排出，形成氣路系統。整個系統應密封，不能有氣體泄漏。.
二、進樣系統
進樣系統包括進樣器和氣化室兩部分，其作用是讓液體試樣在進入色譜柱前瞬間氣化，然后快速地加到色譜柱中。進樣量的大小、進樣速度和試樣的氣化速度會影響色譜的分離效果分析結果的準確性和重現性。
三、分離系統
氣相色譜的分離系統是色譜柱，它由柱管和裝填在其中的固定相等所組成。色譜柱是色譜儀的核心部件，提高了色譜的分離性能。按色譜柱粗細可分為一般填充色譜柱和毛細管色譜柱兩類。
四、檢測系統和記錄系統
氣相色譜檢測系統通常由檢測器組成，檢測器是一種指示測量各組分及其濃度變化的裝置。這種裝置把組分及其濃度變化以不同方式轉換成易于測量的電信號。根據檢測原理的差別，氣相色譜檢測器可分為濃度型和質量型兩類。濃度型檢測器測量的是載氣中組分濃度的瞬間變化，即檢測器的響應值正比于組分的濃度。例如，熱導檢測器（TCD）、電子捕獲檢測器（ECD）。質量型檢測器測量的是載氣中所攜帶的樣品進入檢測器的速度變化，即檢測器的響應信號與單位時間內組分進入檢測器的質量成正比。例如，氫火焰離子化檢測器（FID）和火焰光度檢測器（FPD）。記錄系統是一種能自動記錄并處理由檢測器輸出的電信號的裝置，以對試樣進行定性、定量分析。記錄系統包括放大器、記錄儀和色譜數據處理機等。
